Comprensione delle macchine e dei processi a raggruppamento: funzioni, tecniche e confronti con il bordo

Cos'è una macchina da bunch?

UN macchina da raggruppare è un dispositivo industriale progettato per girare automaticamente insieme più fili di filo - rame a livello di tipo nudo o in scatola - in un singolo cavo uniforme. Questo processo di torsione, noto come mazzi, è fondamentale nel settore della produzione di cavi e cavi in ​​quanto migliora la resistenza meccanica, la flessibilità e le prestazioni elettriche del prodotto finale.

Come funziona
La funzione principale di una macchina da raggruppare è quella di girare più fili ad alta velocità attorno a un asse centrale, intrecciandoli in un fascio coeso. A differenza della semplice torsione, che può coinvolgere solo due fili, il grappolo coinvolge diversi fili (a volte dozzine) combinati in uno schema elicoidale coerente. Questo processo garantisce che il cavo finale mantenga proprietà elettriche uniformi e durata attraverso la sua lunghezza.

Caratteristiche chiave delle moderne macchine per grappoli
Twisting ad alta velocità: le macchine moderne operano ad alta velocità per soddisfare le esigenze di produzione industriale. Nonostante il movimento rapido, mantengono prestazioni di lavoro stabili, garantendo precisione e ripetibilità in ogni lotto.

Versatilità: sono in grado di gestire cavi metallici di varie dimensioni, rendendoli adattabili a diversi requisiti di produzione, dal cablaggio di elettronica fine a cavi industriali più grandi.

Sistemi di controllo avanzati: dotati di componenti elettrici importati e interfacce touch-screen intuitive, queste macchine consentono un facile funzionamento, monitoraggio e regolazioni. Ciò riduce il tempo di configurazione e l'errore umano.

Basso rumore e manutenzione: progettati per l'efficienza, producono un rumore operativo minimo e sono progettati per una comoda manutenzione, migliorando l'ambiente di lavoro e riducendo i tempi di inattività.

Design ecologico: molte macchine da raggruppamento sono rifinite con vernici verdi e non tossiche che sono sia adatte alle persone che all'ambiente sicuro, una considerazione importante nelle moderne impianti di produzione.

Applicazioni
Macchina da raggruppare sono ampiamente utilizzati in settori come:

Produzione di cavi elettrici

Produzione di cablaggi automobilistici

Telecomunicazioni

Sistemi di cablaggio aerospaziale

In tutti questi settori, un raggruppamento di filo coerente è cruciale per garantire l'integrità del segnale, la durata fisica e la facilità di installazione.

Qual è il processo di raggruppamento?

Il processo di mazzi è un metodo di produzione utilizzato principalmente nella produzione di fili e cavi elettrici, in cui più fili di filo conduttivo - rame tipicamente o rame in scatola - sono attorcigliati in un unico fascio uniforme. Questa tecnica migliora la resistenza meccanica, la flessibilità e la conducibilità del prodotto di filo finale, rendendolo adatto per una vasta gamma di applicazioni elettriche, dal cablaggio domestico a cavi industriali complessi.

Scopo del raggruppamento
Il mazzi ha diversi scopi critici:

Migliore flessibilità: un mucchio di fili sottili è più flessibile di un singolo filo solido della stessa area trasversale. Ciò semplifica il percorso e l'installazione del filo, soprattutto in ambienti stretti o mobili.

Prestazioni elettriche migliorate: i cavi a filamento hanno proprietà di trasporto di corrente migliori in condizioni dinamiche. Mentre la conducibilità elettrica di per sé non è significativamente aumentata, la capacità del filo di resistere alle vibrazioni meccaniche e al movimento senza rompere migliora.

Uniformità ed efficienza: il grappolo garantisce un modello di torsione costante e un diametro del filo, essenziale per mantenere la qualità e l'affidabilità attraverso grandi lotti di produzione di cavi.

Come funziona il processo di raggruppamento
Il processo di raggruppamento inizia alimentando più fili a filo di rame nudo o in scatola in una macchina da masticare ad alta velocità. Le funzioni chiave di questa macchina includono:

Twisting automatico: i fili sono attorcigliati insieme in uno schema elicoidale. Il numero di colpi di scena per metro può essere controllato in base alle esigenze dell'applicazione.

Gestione delle dimensioni variabili: queste macchine sono in grado di elaborare cavi di vari diametri, rendendoli versatili su diverse linee di prodotti.

Funzionamento ad alta velocità: le moderne macchine per raggruppamento sono progettate per la produzione ad alta velocità, consentendo ai produttori di soddisfare in modo efficiente la domanda su larga scala.

Tecnologia avanzata per il raggruppamento
Contemporaneo macchine a grappolo sono dotati di funzionalità che migliorano l'affidabilità e la facilità d'uso:

Componenti elettrici importati: questi componenti garantiscono una maggiore precisione, durata e reattività, spesso gestite tramite un'interfaccia touchscreen intuitiva.

Funzionamento a basso rumore: progettato per ridurre le emissioni acustiche, i mazzi moderni creano un ambiente di lavoro più sicuro e confortevole.

Design ecologico: l'uso di vernici verdi, sicuri per l'uomo e componenti ad alta efficienza energetica si allinea con le crescenti norme ambientali e di sicurezza.

Facile manutenzione: l'architettura a macchina semplificata consente una manutenzione rapida e tempi di inattività ridotti.

Applicazioni di fili raggruppati
I fili raggruppati sono onnipresenti nelle industrie elettriche ed elettroniche. Sono usati in:

Cavi di alimentazione

Cablaggio audio/video

Cablaggio automobilistico

Cavi di trasmissione dei dati

Corde flessibili per gli elettrodomestici

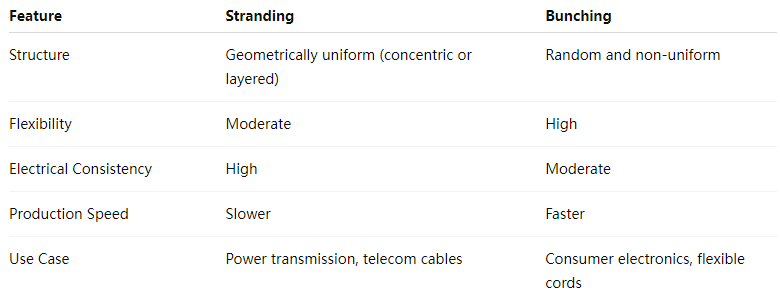

Qual è la differenza tra filamento e raggruppamento?

La filatura e il raggruppamento sono due processi essenziali nella produzione di cavi e cavi, in particolare quando si lavora con fili di rame o stagno a più fili. Mentre entrambi comportano la combinazione di più singoli fili in un singolo conduttore più grande, differiscono significativamente in struttura, scopo e metodo. Comprendere queste differenze è cruciale per la selezione del processo giusto a seconda dei requisiti elettrici, meccanici e di produzione dell'applicazione.

1. Definizione e scopo
La filatura è il processo di rotazione insieme a più fili in un modello geometrico preciso, spesso seguendo una struttura concentrica o stratificata. Il suo obiettivo principale è quello di produrre un conduttore con proprietà meccaniche coerenti, flessibilità e prestazioni elettriche uniformi.

Il mazzo, d'altra parte, comporta i fili di filo a torcere casualmente senza un rigoroso layout geometrico. Questo metodo è più veloce e tipicamente utilizzato quando la flessibilità è più importante dell'uniformità strutturale.

2. Differenze strutturali
Conduttori bloccati
Questi conduttori sono organizzati in uno schema specifico: strati di solito concentrici (ad es., 7, 19 o 37 fili). L'allineamento esatto fornisce caratteristiche elettriche bilanciate e migliora la durata sotto lo stress meccanico.

Direttori raggruppati
Nei fili raggruppati, i fili sono attorcigliati insieme in nessun motivo fisso. I fili possono incrociarsi casualmente all'interno del fascio, con conseguente minore simmetria ma una maggiore flessibilità.

3. Prestazioni elettriche e meccaniche
Filming
Il layout uniforme di fili inclinati garantisce una resistenza e capacità coerenti. Ciò rende i conduttori bloccati ideali per applicazioni che richiedono elevata affidabilità e caratteristiche elettriche precise, come la distribuzione dell'alimentazione o le telecomunicazioni.

Raggruppamento
I fili raggruppati possono mostrare piccole incoerenze nelle prestazioni a causa della mancanza di regolarità geometrica. Tuttavia, sono ampiamente utilizzati in cavi flessibili, cavi elettronici e situazioni in cui il conduttore subirà una ripetuta flessione.

4. Processo di produzione e attrezzatura
Le macchine progettate per la filatura funzionano con stratificazione controllata e rotazione sincronizzata per mantenere il modello richiesto. Ciò rende la Stranding un processo leggermente più lento ma più controllato.

Macchine a grappolo , come quello descritto nelle informazioni fornite, sono progettati per la velocità e la stabilità operativa. Dolcano più fili ad alta velocità con meno preoccupazione per la disposizione geometrica. Queste macchine ospitano fili di varie dimensioni, utilizzano componenti elettrici avanzati per il funzionamento sullo schermo e sono progettate per un basso rumore e una facile manutenzione.

5. Applicazioni
La filatura è comunemente usata in:

Cavi di alimentazione

Cavi di dati e comunicazione

Cablaggio automobilistico dove la resistenza alle vibrazioni è la chiave

Il mazzi si trova in genere in:

Cavi di alimentazione

Cablaggio elettronico e di elettrodomestici

Cavi per altoparlanti
