Macchina da disegno in filo verticale invertito: una visione tecnica profonda

Introduzione
Il disegno del filo è un processo fondamentale per la lavorazione dei metalli utilizzata per ridurre la sezione trasversale di un filo tirandolo attraverso una serie di stampi. Tradizionalmente, questo processo è stato eseguito utilizzando macchine orizzontali o standard di disegno di filo verticale. Tuttavia, la macchina da disegno a filo verticale invertita presenta una configurazione unica e innovativa che offre vantaggi specifici per il disegno di fili di grande diametro o quando si tratta di bobine che sono pesanti, difficili da gestire o richiedono precisione e sicurezza.

Questo articolo esplora la progettazione, la funzione, i vantaggi, le applicazioni e le considerazioni tecniche della macchina da disegno invertita.

1. Che cos'è una macchina da disegno a filo verticale invertita?
Una verticale invertita macchina da disegno a filo è un tipo di attrezzatura da disegno in filo in cui il capostan (tamburo di disegno) e il sistema di preparazione si trovano sotto il madotto, in contrasto con le macchine convenzionali. In questa configurazione, il filo viene disegnato verso l'alto attraverso il dado, quindi avvolto attorno al capstan o arrotolato direttamente in un grande fascio (bobina) sopra o nelle vicinanze. Questa configurazione invertita è particolarmente efficace per il disegno di fili di grande diametro o materiali a bassa conduttilità come acciaio, acciaio inossidabile, rame e alluminio.

Principio principale:
Il Capstan da disegno si trova sotto il dado.

Il filo è disegnato verticalmente verso l'alto.

L'avvolgimento viene eseguita sopra il meccanismo di disegno.

2. Principio di progettazione e lavoro
Il layout tipico di una macchina da disegno in filo verticale invertito include i seguenti componenti:

UN. Die Box and Mie Holder
Il dado, spesso realizzato in carburo di tungsteno o diamante policristallino (PCD), è montato in una scatola da dado che può includere sistemi di raffreddamento o lubrificazione.

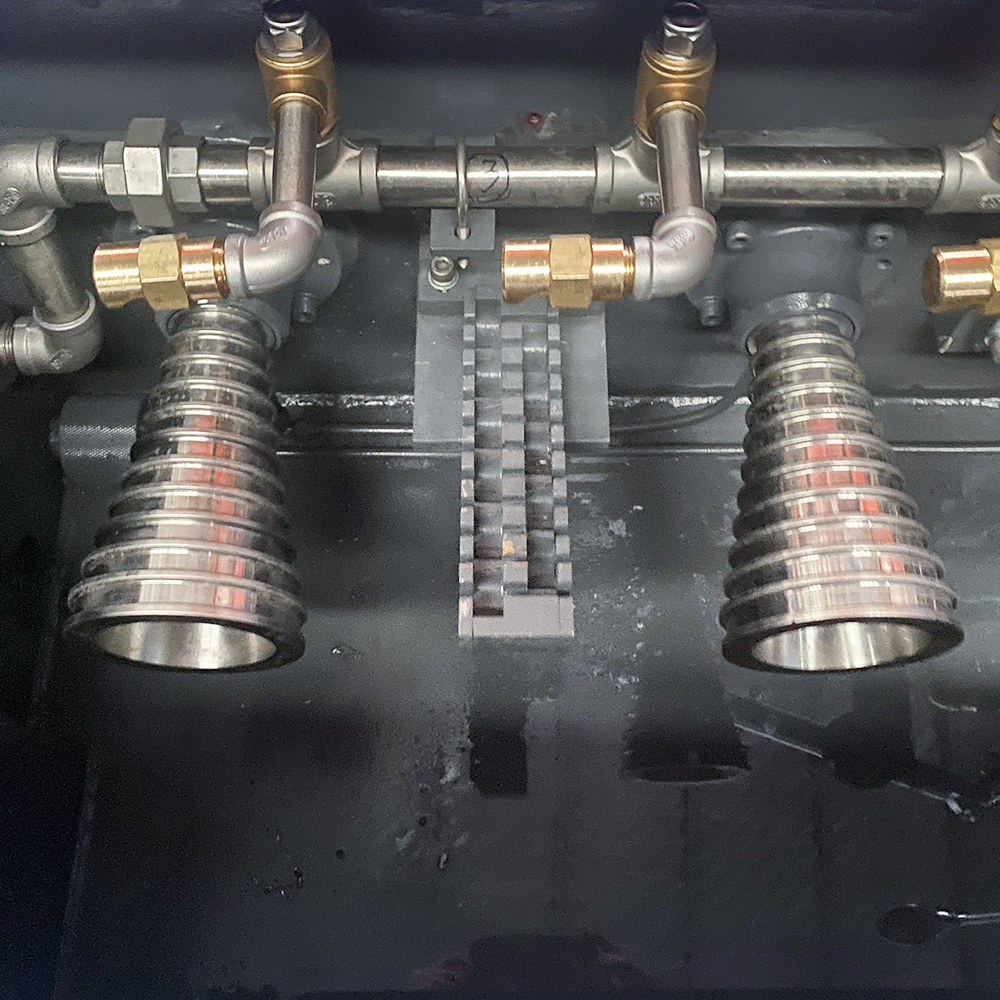

B. Drawing Capstan (Drum)
Posizionato sotto il dado, il Capstan tira il filo verso l'alto. È spesso scrollato o rivestito con materiale indurito per la resistenza all'usura. È guidato da un motore con controllo di coppia preciso.

C. Sistema di assunzione
A differenza delle macchine tradizionali che tirano il filo verso il basso, le macchine verticali invertite consentono al filo di avvitare in grandi cestini verticali o bobine posizionate sopra la macchina o su un lato.

D. Sistema di lubrificazione
I lubrificanti a disegno asciutto o bagnato vengono utilizzati a seconda del materiale. L'orientamento verticale aiuta a drenare e riutilizzare i lubrificanti in modo efficiente.

e. Sistema di controllo
Le macchine moderne utilizzano pannelli PLC (controller logici programmabili) e HMI (interfaccia umana-macchina) per velocità, coppia e controllo di sincronizzazione.

3. Vantaggi della configurazione verticale invertita
UN. Avvolgimento assistito da gravità
La macchina beneficia della gravità per aiutare naturalmente a guidare il filo in grandi bobine o vettori, particolarmente utile per i fili di gaugi pesante.

B. Flessione del filo ridotta
Vi è un minimo sollecitazione di flessione poiché il filo viene disegnato in una linea verticale diritta, riducendo il rischio di rottura e migliorando la finitura superficiale.

C. Facilità di gestire grandi bobine
Le macchine verticali invertite sono ideali per grandi bobine di filo che sono difficili da gestire nelle tradizionali configurazioni orizzontali.

D. Recupero di lubrificazione migliorato
Man mano che la gravità riduce il lubrificante in eccesso, può essere raccolto in modo più efficiente, con conseguente funzionamento più pulito e un minor consumo di lubrificanti.

e. Spazio pavimento compatto
Poiché gran parte dell'operazione di disegno è verticale, queste macchine possono essere più efficienti in termini di spazio in alcuni layout di fabbrica.

4. Applicazioni
La macchina da disegno a filo verticale invertita viene utilizzata principalmente nei seguenti settori:

Industria del filo in acciaio (acciaio al carbonio, acciaio in lega, acciaio inossidabile)

Produzione di fili elettrici

Elaborazione del filo di rame o in alluminio

Produzione a filo in acciaio in cemento precompresso

Produzione di filo di saldatura

Produzione di filo di testa a freddo

5. Considerazioni tecniche
UN. Materiale e diametro
In genere utilizzati per diametri di filo da 5 mm a 30 mm, a seconda della capacità della macchina.

Ideale per materiali a disegno duro o quando è necessaria una deformazione minima per passaggio.

B. Muore selezione e usura
L'orientamento verticale richiede stampi forti e resistenti all'usura.

È necessario un monitoraggio costante per rilevare l'usura e prevenire le incoerenze del diametro.

C. Motore e guida
I motori ad alta torque e le unità a frequenza variabile (VFD) vengono utilizzati per la regolazione della velocità.

I motori ad alta efficienza energetica possono ridurre significativamente i costi operativi.

D. Raffreddamento e lubrificazione
L'aumento ad alta temperatura a causa dell'attrito richiede un raffreddamento efficiente.

I lubrificanti a base di polvere o olio devono essere compatibili con la dinamica del flusso verticale.

e. Caratteristiche di sicurezza
A guardia del contatto accidentale con fili verticali in movimento.

Sistemi di arresto di emergenza e sensori di carico per prevenire l'eccesso di eccesso.

6. Varianti e personalizzazioni
Macchine a capitalizzazione singolo o multi-capostan

Disegno bagnato o asciutto

Ricottura in linea (per filo di rame o alluminio)

Sistemi di trasferimento della bobina (automatizzato o manuale)

Integrazione con attrezzatura a raddrizzamento o taglio

7. Limitazioni
Costo iniziale più elevato rispetto alle macchine orizzontali

Può richiedere un maggiore spazio verticale nelle strutture

Non ideale per il disegno a filo ultra-fine (meglio adatto per indicatori grossolani)

L'allineamento del dado deve essere preciso per evitare vibrazioni verticali o oscillazioni

8. Recenti sviluppi tecnologici
Controllo di qualità basato sull'intelligenza artificiale per l'ispezione della superficie

Monitoraggio abilitato per IoT per manutenzione predittiva

Sistemi di lubrificazione intelligente per ottimizzare l'utilizzo e l'impatto ambientale

Sistemi di rigenerazione dell'energia per recuperare l'energia frenata

Conclusione
La macchina da disegno a filo verticale invertita è una potente evoluzione nella tecnologia di produzione dei fili. Il suo meccanismo di disegno verso l'alto e il sistema di assistenza assistito da gravità offrono chiari benefici nella gestione di fili grandi e pesanti, garantendo la qualità del prodotto, riducendo lo stress meccanico e migliorando la sicurezza degli operatori. Poiché le richieste di produzione si spostano verso prestazioni più elevate ed efficienza energetica, questo tipo di macchina continua a guadagnare trazione nella lavorazione dei fili industriali pesanti.

Comprendendo la sua progettazione, funzionalità e applicazioni, i produttori possono sfruttare i suoi vantaggi per aumentare la produttività, ridurre i rifiuti e migliorare l'efficienza complessiva del processo. .
